Монтаж полипропиленовых труб своими руками

Монтаж полипропиленовых труб своими руками

При проектировании и монтаже трубопровода из полипропиленовых труб надо учитывать особенности данного материала и имеющийся на рынке ассортимент фитингов.

Полипропилен является полимером из семейства полиофенов. Для этого материала характерны отличные механические, термические и физические свойства. Трубы из этого материала замечательно подходят для транспортировки газов и жидкостей при температурах до 650С, а также для сред, проявляющих химическую агрессию.

Применение

Полипропиленовые трубы могут быть применены в качестве распределительного механизма подачи воды. Эти трубы предназначаются для подачи горячей и холодной воды, как технической, так и питьевой, для систем центрального и местного отопления. Используя полипропиленовые трубы в указанных целях, надо основываться на рекомендации производителя.

Технические характеристики

Коэффициент термического линейного расширения 0,12мм/мС.

Коэффициент теплопроводности 0,24Вт/мС.

Удельная вязкость ударная 22кДж при температуре 230С.

Модуль упругости сгиба 900-850Н/мм2.

Удлинение предела текучести 15%-10%.

Предел текучести растяжения 26МПа.

Удельная масса 0,9г/см3.

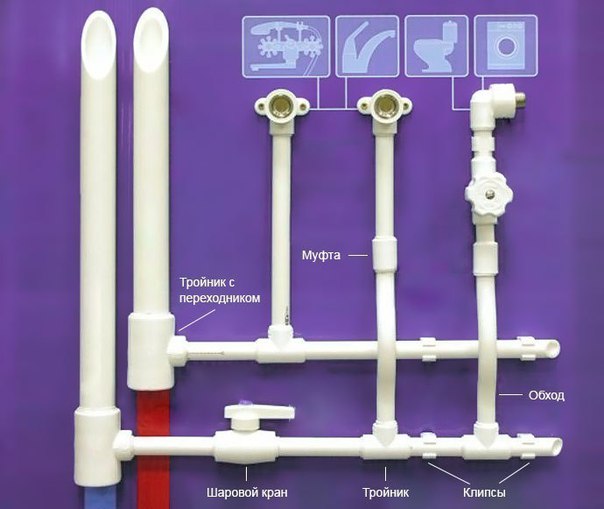

Виды фитингов для полипропиленовых труб

В этой статье мы лишь ознакомим вас с перечнем используемых фитингов (он является не полным). К тому же, у разных производителей наличие определенного фитинга немного отличается. Также выпускаются фильтры и краны, служащие для вваривания в трубопроводную магистраль.

Фитинги существуют двух видов: с резьбовым соединением и служащие для соединения полипропиленовых участков между собой. В свою очередь резьбовые соединения бывают не разъемными и разъемными (более дорогие). Выбирать какой-либо вид муфты следует, руководствуясь условиями эксплуатации. Так, при подсоединении накопительного бака либо счетчика воды удобнее использовать резьбовое разъемное соединение, а при присоединении гибкого шланга логичнее будет применить не разъемное соединение.

Муфты служат для перехода на иной диаметр труб, сращивания прямолинейных отрезков, перехода на резьбовые соединения (наружная и внутренняя резьба).

Угольник предназначается для поворота трубопроводов на 900 либо 450.

Тройник предназначается для создания ответвлений либо соединения труб.

Основные требования к монтажу и деталям:

- Все используемые материалы не должны содержать загрязнений и повреждений.

- Осуществлять монтаж следует при температуре не меньше +50С.

- Все полипропиленовые элементы надо беречь от открытого огня и механических повреждений.

- Нарезка резьбы на полипропиленовых элементах не допускается.

Набор необходимых инструментов:

- Аппарат электросварочный, предназначенный для полифузной сварки и оснащенный насадками требуемого размера.

- Ножницы, предназначенные для резки труб полипропиленовых. Могут быть заменены на электролобзик либо ножовку. После распила надо удалить заусенцы и стружку.

Подготовка к работе

На сварочный аппарат устанавливают насадки с покрытием из тефлона необходимого диаметра. Разогревают сварочный аппарат, поставив терморегулятор на 2500С-2700С. На время разогрева аппарата влияют условия окружающей среды.

Монтаж полипропиленовых труб

Монтаж данных труб осуществляется полефузной сваркой в раструб. При этом создается высококачественный гомогенный шов.

Этапы монтажа:

1. Отмеряем и отрезаем кусок необходимой длины. Осуществляя сварку фольгированной трубы, надо удалить средний и верхний слой на глубину вхождения в муфту фитинга.

2. Очищаем от заусенцев торец трубы.

3. Маркером отмечаем на трубе отметку глубины вхождения в муфту фитинга трубы. Глубина вхождения определяется размером используемого фитинга. При этом надо следить, чтобы конец трубы не был до упора надвинут в муфту фитинга. Чтобы предотвратить сужение прохода труб в местах соединения, надо оставлять промежуток (минимум в 1мм) между торцом и соответствующим выступом в фитинге.

4. Потом маркером делаем отметки на поверхности фитинга и трубы, обозначающие место их соединения. Благодаря этому вы соедините фитинг с трубой без их перекосов в радиальном направлении.

5. Фитинг и трубу насаживают на прогретую насадку сварочного аппарата. Обе части надо разогревать одновременно. Вначале лучше насаживать элемент с более толстыми стенками. Насаживать элементы на насадку надо достаточно плотно. Когда один из элементов плотно не насаживается, его надо отбраковать и взять другой (чтобы соединение было достаточно прочным). Диаметр трубы влияет на время разогрева следующим образом: 400мм-12с, 32мм-8с, 25мм-7с, 16,2мм-5с.

6. Когда соединяемые элементы прогреются, их снимают с насадки сварочного устройства и соединяют между собой по меткам, сделанными маркером. При осаживании одной детали во вторую надо делать постоянное усилие, избегая поворотов деталей относительно друг друга в осевом направлении. Также следует визуально контролировать перекосы в радиальном и осевом направлении. В соответствии с диаметром трубы сварной шов может застывать от 30 до 10 секунд. Из-за этого небольшая коррекция может быть осуществлена лишь на первых секундах после соединения. После этого соединяемые элементы надо зафиксировать на период твердения шва.

Точно также соединяют остальные элементы трубопровода. Заранее, в соответствии с конструкцией и условиями монтажа трубопровода, должен быть определен порядок соединения всех деталей. Процесс сварки при этом является определяющим фактором.

Проектирование полипропиленового трубопровода

В процессе проектирования трубопровода из труб полипропиленовых надо руководствоваться «Сводом правил по проектированию, строительству, монтажу трубопроводов водоснабжения, канализации из материалов полимерных СП40-102-2000».
