Какой уклон должен быть у канализационной трубы

Полезная информация - Какой уклон канализационной трубы должен быть

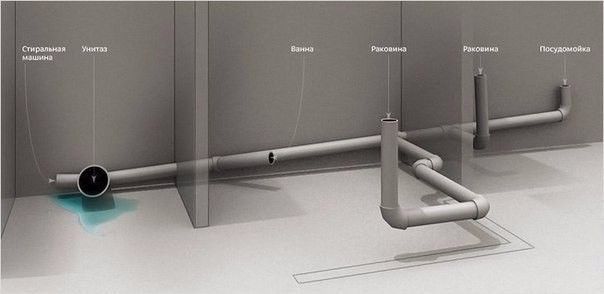

Если вы взялись самостоятельно проектировать и делать канализационную систему в квартире, тогда вам необходимо учесть один момент. Важно правильно рассчитать уклон трубы. Если угол наклона трубы будет неверным, тогда существует вероятность сбоя в работе канализационной коммуникации, и что самое неприятное полностью придется переделывать работу. По этой причине следует внимательно разобраться, каким должен быть уклон канализационной трубы в квартире и как его высчитать, а также почему плох большой уклон трубы.

Большой уклон – хорошо или плохо?

Нередко можно встретить мнение, что чем больше уклон, тем лучше, ведь все стоки будут спускаться намного быстрее, более того, так наверняка не прогадаешь. Но верно ли это мнение? На самом деле нет! Весь секрет заключается в том, что при быстром спуске труба подвергается заиливанию. Вода быстро уходит, а взвешенные частицы остаются в трубе. В некоторых случаях это может приводить и к срывам водяных запоров в сифоне, а это повлечет за собой проникновение неприятного запаха в дом. Существует еще одна, более весомая причина, по которой не допускается оставлять трубы незаполненными до нужного уровня. При условии агрессивной среды, приток воздуха к поверхности ускоряет процесс коррозии труб. Вот по этим причинам требуется точно знать, какой уклон канализационной трубы должен быть.

Как определяется оптимальный уклон

Что необходимо учитывать при определении оптимального угла уклона для внутренней канализации?

1. Диаметр на конкретном участке.

2. Скорость потока.

3. Показатель наполнения.

Согласно простым подсчетам, коэффициент наполнения трубы полностью зависит от скорости потока. То есть, быстрый поток воды хорошо вымывает содержимое трубы, соответственно она заполняется гораздо медленнее. И наоборот, если поток воды медленный, то труба быстро наполняется, соответственно в трубе остается больше водяных масс, чем вытекает.

Обратите внимание! Ключевую роль при расчете играет диаметр трубы, он должен соответствовать не только объему протекаемой жидкости, но и достаточному уклону трубы.

На первый взгляд может показаться, что все просто и легко. Однако, если по ошибке допустить маленький угол уклона, могут быстро образоваться застои. Как следствие, самотек будет практически невозможен, это приведет к тому, что жир и другие частицы успеют прилипнуть к поверхности трубы, соответственно, засора не миновать. Крутой уклон тоже чреват последствиями, как об этом уже говорилось выше.

Исходя из этого, можно заключить, что правильный уклон канализационной трубы будет в том случае, когда все водяные взвеси как легкие, так и тяжелые, будут постоянно находиться в движении.

Как определяется точное значение

Для некоторых расчет уклона может показаться сложным, а все потому, что в справочных изданиях норма уклона указана в виде дробей 0,04 или 0,008. Если вы привыкли ориентироваться по градусам, то эти цифры могут быть и вовсе не понятны. На самом деле все просто. Дробь – это соотношение значения понижения трубы к длине трубы. Если всю длину трубы в метрах умножить на значение уклона, тогда получится результат высоты всего уклона на всей продолжительности трассы. Вот для примера: если вся длина составляет 7,6 м, а снижение необходимо на 0,07, то между концом трубы и уровнем ее начала необходим перепад, вот как это выглядит в цифрах:

Н = 7,6 × 0,07 = 0,53 м, то есть 53 см

Расчёт уклона трубы

Расчёт наполняемости трубы

Значение уклона напрямую будет зависеть только от диаметра канализационной трубы. В большинстве случаев при сооружении канализации в загородном доме применим безрасчетный метод, при этом используются показания рекомендованные в СНиП. Однако, в некоторых случаях, его можно высчитывать по очень простой формуле:

V √ H/d ≥ K

В этом случае «К» будет обозначать коэффициент уклона, «V» скорость движения стоков внутри трубы, «Н» мера наполнения трубы и «d» диаметр труб.

Обратите внимание! Во время расчетов важно следить за тем, чтобы соотношение скорости движения стоков к наполнению трубы не было больше «К». Например, в стальных трубах он равняется 0,6, а в стеклянных или пластиковых – 0,5. Исходя из этого, требуется учесть тот фактор, что скорость движения стоков не должна быть меньше 0,7 м/сек или даже быть больше, а наполнение самой трубы должно быть не менее 0,3 м/сек. Если канализационная система будет сильно нагружена, тогда в процессе ее проектирования используются усложненные расчеты. Если вы имеете частный загородный дом, то подойдет и безрасчетный вариант определения уклона, так как в таких условиях канализационная система не будет испытывать больших нагрузок.

Как правильно отмерять

Минимальный уклон канализационной трубы по СНиП для квартиры имеет свои четкие показатели:

50Ø – 3 см/м.

100Ø – 2 см/м.

Итак, как рассчитать уклон канализации, чтобы не промахнуться и попасть в этот небольшой зазор? В этом случае нельзя ориентироваться просто по уровню пола. Они не всегда идеально ровные, поэтому использовать их, как эталон, не следует. Лучше всего применить лазерный уровень или хотя бы пузырьковый. Можно также поступить следующим образом: натянуть леску от начала к концу прокладки трубы, но этот вариант не оптимальный. Лучше всего использовать уровень, который точно поможет соблюсти небольшой уклон.

Вот некоторые показатели, которые подскажут, какой угол уклона канализационной трубы предназначается для отдельных размеров труб канализации:

50Ø мм – будет иметь оптимальный показатель 0,03.

85Ø — 100Ø мм – будет иметь 0,02.

Для отвода стоков из умывальника используются трубы 40Ø — 50Ø мм. Для них оптимальный уклон 0,035, а минимальный 0,025.

Для отвода стоков с унитаза используется труба 100Ø мм. Для нее оптимальным уклоном будет 0,012 или 0,02.

Уклон трубопровода на загородном участке

Для строительства канализационной системы на дачном участке обычно используется самотечная система. Однако, из-за особенностей рельефа может возникнуть сложность в том, чтобы выдержать необходимый уклон. Для таких нестандартных вариантов рекомендуется использовать фекальный насос, т.е. по сути в таких случаях требуется изготовление напорной канализации. Если же рельеф местности позволяет сделать самотечную канализацию, то это большой плюс, так как она не будет зависеть от электричества.

Обратите внимание! При прокладке труб важно строго выдерживать уклон, в среднем 2 см/м. Более того, старайтесь избегать резких поворотов, делайте систему как можно прямее.

Для самотечной канализации есть минимальный и максимальный уклон трубопровода. На эти показатели могут влиять несколько моментов, а именно: материал, диаметр трубы, скорость передвижения стоков и степень заполнения. При любых условиях допускается максимум до 15 см/м, а минимум 5 мм/м. Следует учесть и характер нагрузки. Для примера, уклон трубы с умывальника может иметь сильные отклонения, так как оптимальный диапазон 15-25 мм/м.
