Знакомство с тестерами

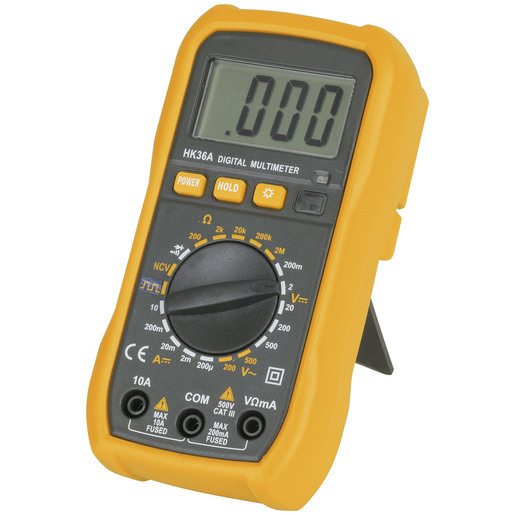

Знакомства с тестерами. 13533.jpeg
Jaycar



Мультиметр или тестер - это электроизмерительный прибор, позволяющий проверить силу тока в цепи, напряжение и сопротивление в сети, а также работоспособность электроприборов.

Самые наипростейшие модели тестеров объединяют в себе функции вольтметра, амперметра и омметра.

На передней панели цифрового мультиметра находятся следующие обозначения:

OFF - тестер выключен;

ACV - переменное напряжение;

DCV - постоянное напряжение;

DCA - постоянный ток;

Ω - сопротивление.

Перед тем как приступить к измерениям, необходимо правильно подсоединить щупальца к тестеру.

Подключение щупалец к измерительному прибору

Чёрный провод всегда подключают к выходу с маркировкой COM.

Красный:

чтобы проверить напряжение в сети, силу тока до 200 мА или сопротивление - нужно использовать выход VωmA;

если нужно замерить величину тока свыше 200 мА, красный щуп нужно вставить в гнездо с обозначением 10 ADC, в противном случае быстро сгорит плавкий предохранитель тестера.

В приборах старого образца - аналоговых или стрелочных мультиметрах - измерение производится несколько иначе. В данной статье мы их не рассматриваем.

Измерение напряжения в цепи в вольтах

Переводим переключатель в нужное положение. В сети с переменным напряжением (например, в розетке) стрелка переключателя должна находиться в положении ACV. Щупы подключаем к гнёздам COM и VΩmA.

Выбераем приблизительный диапазон напряжения в сети. Если не знаете, лучше установить переключатель на самом большом значении, например, 750 вольт.

Если на дисплее высветится меньшее напряжение, можно перевести переключатель на более низкую ступень.

В сети с постоянным напряжением переключатель лучше ставить на отметку 20 вольт (в частности, при ремонте электрики легкового автомобиля).

Подключать шупальца к цепи нужно параллельно, не дотрагиваясь пальцами до оголенных частей щупальцев. В качестве индикатора напряжения можно также использовать индикаторную отвертку.

Измерение силы тока в амперах

Сначала нужно узнать постоянный либо переменный ток протекает по проводам. После этого нужно узнать примерное значение в амперах, чтобы выбрать подходящее гнездо для подключения чёрного щупа - VΩmA или 10 А.

Электрики рекомендуют сперва вставить щуп в разъём с более высоким токовым значением: если высветится меньшая величина - переключить штекер в другое гнездо. Если же измеряемое значение меньше, чем уставка, необходимо использовать диапазон с меньшей величиной в амперах.

Измерение сопротивления в омах

Перед тем как использовать прибор для замера сопротивления, следует обязательно отключить питание в цепи, даже если это батарейка, иначе тестер в режиме омметра может выдать неверное значение.

Установить переключатель на любой диапазон сектора Ω, после чего подобрать подходящую уставку для более точных измерений.

Если при измерении сопротивления на участке цепи мультиметром высветится значение «1», OL или OVER, то нужно перевести переключатель на диапазон выше. Если высвечивается «0», нужно перевести тестер на меньший диапазон измерений.

Прозвон электропроводки

Чтобы найти обрыв нулевого провода в цепи, нужно прозвонить электропроводку. Если цепь замкнута, вы услышите звуковую - «прозвон» - индикацию. Питание на участке цепи, которую собираются прозванивать, должно быть обязательно отключено.

Перед прозвоном проводки в доме, на время работы нужно отключить в распределительном щитке вводной автоматический выключатель. Пользоваться мультиметром при подключенном питании не рекомендуется.
